Te maluchy produkują około 40 watów RMS w
trybie Ultra-Linear i około 20 watów w trybie triodowym (triode) z kwartetu
lamp EL84/6BQ5 sterowanych podwójną triodą 6414 oraz podwójną triodą 12AT7EH na
wejściu. EL84 to nasza ulubiona lampa od wielu lat, mająca wyjątkowo długą
żywotność i niezawodność, mogąca być uznaną za mniejszą siostrę lubianej EL34:
brzmiąca prawdziwie szybko w zakresie basu jak i wysokich tonów. A to ostatnie
ma też wiele do czynienia z Transformatorem Wyjściowym Manleya, takim samym jak
zbudowaliśmy dla Stingraya.
Te maluchy produkują około 40 watów RMS w
trybie Ultra-Linear i około 20 watów w trybie triodowym (triode) z kwartetu
lamp EL84/6BQ5 sterowanych podwójną triodą 6414 oraz podwójną triodą 12AT7EH na
wejściu. EL84 to nasza ulubiona lampa od wielu lat, mająca wyjątkowo długą
żywotność i niezawodność, mogąca być uznaną za mniejszą siostrę lubianej EL34:
brzmiąca prawdziwie szybko w zakresie basu jak i wysokich tonów. A to ostatnie
ma też wiele do czynienia z Transformatorem Wyjściowym Manleya, takim samym jak
zbudowaliśmy dla Stingraya.
Od ponad dekady budujemy wzmacniacze oparte
na EL84. Oznaczone logo Manleya Tiny Triodes (Malutkie Triody) zdobyły wiele
uznania we wczesnych latach 1990-tych. W 1993 roku firma Manley odłączyła się
od VTL i Manley Tiny Triodes przeszło przez face-lifting obudowy stając się 35
watowymi monoblokami, wkrótce zastąpionymi przez monobloki 50 watowe. Standardem
został mocniejszy tryb Ultra-linear, a tryb triodowy ustawiany fabrycznie lub
przełącznik trioda/UL jako opcje.

Po wprowadzeniu na rynek wzmacniacza
zintegrowanego Stingray w 1998 roku, wprowadziliśmy ulepszenia topologii
zastosowane w nim do naszych 50 watowych monobloków. W końcu udało się osiągnąć
duży bas z małego wzmacniacza! A więc, topologicznie, 50 watowe monobloki po
1998 roku to jakby monoblokowa wersja Stingraya, ze zmienną pętlą sprzężenia
zwrotnego. Z kolei po wdrożeniu do produkcji Snajperów w 2002 roku, stało się
jasnym, że musimy poprawić nasze klasyczne monobloki EL84 kosmetycznie i pod względem
możliwości. Czas na kolejny face-lifting!
Wszyscy prosili nas o przełącznik trybów
pracy - trioda/Ultra-linear. Posłuchaliśmy was i przełącznik jest teraz
standardem w Mahi. Tak jak piękne zaciski głośnikowe WBT. Zwiększyliśmy też pojemność
kondensatorów na linii B+. Monobloki 50 watowe miały około 49 dżuli
zmagazynowane. A Mahi mają prawie 180 dżuli na linii B+. Poprawę słychać
wyraźnie, szczególnie w zakresie basu: bardziej zwarty, szybszy, głębszy. W tym
przypadku więcej znaczy więcej.

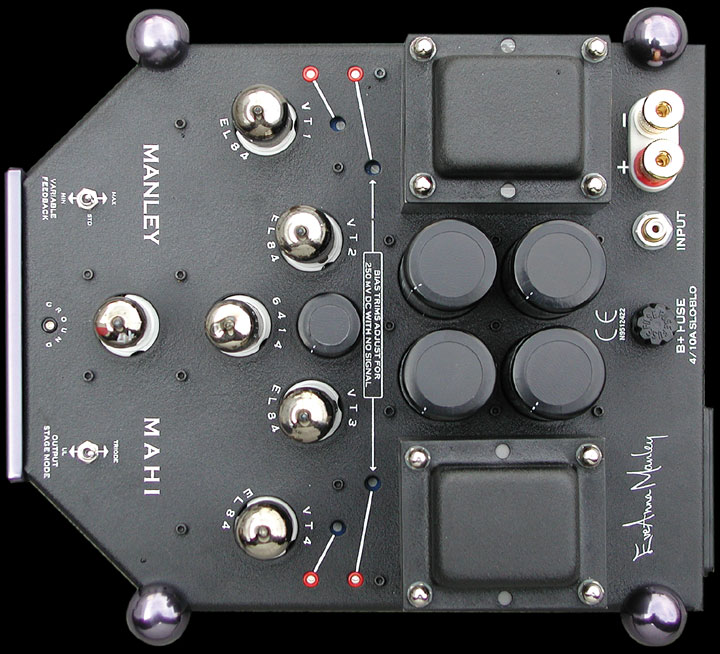

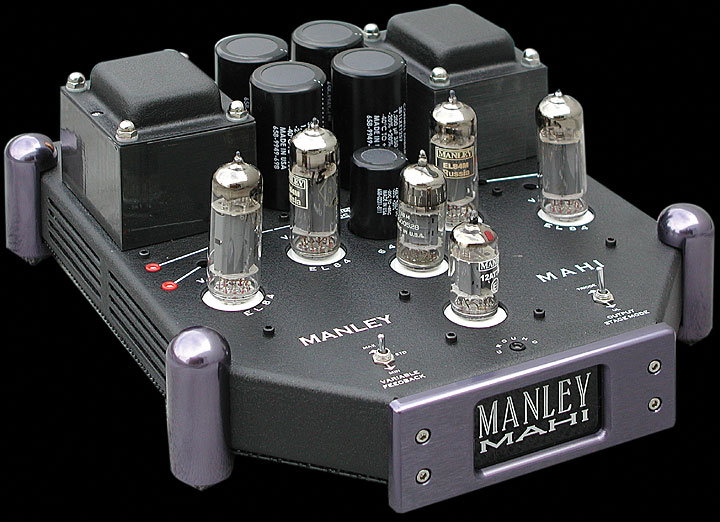

Układ obudowy jest jakby mini-Snapperem. Są
takie ładne! I standardowo są dostępne jako para dostajecie więc... „Mahi-Mahi".
Sądzimy, że Manley Mahi to duża wartość za
niewygórowaną cenę, i myślimy, że będziecie zdziwieni, jak dużym dźwiękiem
grają te maluchy.
Więcej informacji o zmiennym sprzężeniu
zwrotnym na stronach Manley Labs, w dziale "Notes on Negative Feedback".
Dane techniczne
|
Manley MAHI®
- Lampa wejściowa: 1 x
12AT7EH wielkopowierzchniowa, rosyjska Eletcro-Harmonix
- Lampa sterująca: 1 x
6414 JAN NOS GE lub Raytheon
- Lampy wyjściowe: 4 x
EL84M - 6Pi14Pi-EB NOS Rosja
- Prąd spoczynkowy
lamp wyjściowych: 20mA
- Bias - 200mVDC mierzony
na każdym 10 omowym rezystorze katodowym.
- Zysk: 29dB
- Sprzężenie zwrotne:
MIN= 3dB; STD=6dB; MAX=10dB globalnego NFB
- Impedancja wejściowa:
110 k-omów
- Czułość wejścia dla
maksymalnej mocy wyjściowej: zdefiniowana jako napięcie na wejściu
potrzebne do wyprodukowania maksymalnej mocy przy 1.5% THD @ 1KHz
|
|
TRIODE
|
UL
|
|
FB MIN:
|
175mV
|
155mV
|
|
FB STD:
|
312mV
|
340mV
|
|
FB MAX:
|
480mV
|
566mV
|
|
Czułość dla 1W przy
8 omach:
|
61mV
|
53mV
|
- Maksymalna moc: zdefiniowana
jako moc przy 1.5% THD @ 1KHz
|
dla 5 omów:
|
TRIODE
|
UL
|
|
|
FB MIN:
|
18W
|
20W
|
|
|
FB STD:
|
27W
|
42W
|
|
|
FB MAX:
|
28W
|
46W
|
|
|
dla 8 omów:
|
TRIODE
|
UL
|
|
|
FB MIN:
|
14W
|
24W
|
|
|
FB STD:
|
24W
|
40W
|
|
|
FB MAX:
|
25W
|
41W
|
|
- Stosunek sygnał-szum
dla 1W: Typowo 82 dB A-WGT 20-20K
- Poziom szumów: Typowo
150µV = -74dBu A-WGT
- Poziom szumów: Typowo
650µV = -62dBu nie ważony
- Dynamika: 83dB
- THD+Szum @ 5W: poniżej
0.15%
- Pasmo przenoszenia
przy pełnej mocy w trybie UL przy/MAX NFB: 20 Hz do 20 kHz
- Pasmo przenoszenia
przy 5W i 5 omach: 10 Hz do 30 kHz, -3.75dB @ 100kHz
- Rekomendowana
impedancja głośników: Optymalizowane dla 5 omów
- Impedancja wyjściowa:
|
|
TRIODE
|
UL
|
|
|
FB MIN:
|
2.43 om
|
3.10 om
|
|
|
FB STD:
|
1.47 om
|
1.67 om
|
|
|
FB MAX:
|
0.90 om
|
0.95 om
|
|
|
|
TRIODE
|
UL
|
|
|
FB MIN:
|
3.29
|
2.58
|
|
|
FB STD:
|
5.45
|
4.78
|
|
|
FB MAX:
|
8.90
|
8.43
|
|
|
|
TRIODE
|
UL
|
|
|
FB MIN:
|
3.29
|
2.58
|
|
|
FB STD:
|
5.45
|
4.78
|
|
|
FB MAX:
|
8.90
|
8.43
|
|
- Pobór mocy (brak
sygnału): 102 Waty
- Maksymalny pobór
mocy (przy pełnej mocy): 168 Watów
- Napięcie zasilania: Fabrycznie
ustawione na 100V, 120V lub 220-240VAC zależnie od kraju przeznaczenia.
- Napięcie zasilania: zmieniane
zmianą transformatora i bezpieczników.
- Częstotliwość
napięcia: 50~ 60Hz
- Bezpiecznik 220-240VAC:
MDA 2 Amp SLO-BLO ceramiczny
- Bezpiecznik B+: MDA
400 mA SLO-BLO ceramiczny
- Oświetlenie logo: Urządzenia
wyprodukowane przed 3/2003 używają żarówki 8V, 0.3A, 1/4" X 1
1/4"
Numery seryjne po MAHI036 używają diód LED które nie powinny się
przepalić.
- Wymiary: 11" głębokość
x 10" szerokość x 5" wysokość
- Waga: 10 kilo sztuka
Dane
techniczne mogą ulec zmianie, bo mogą.
|
|
