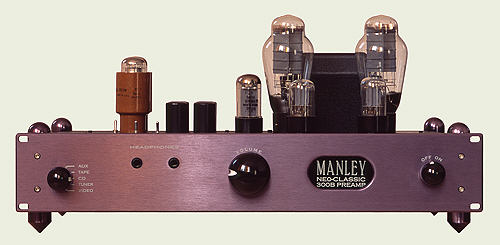

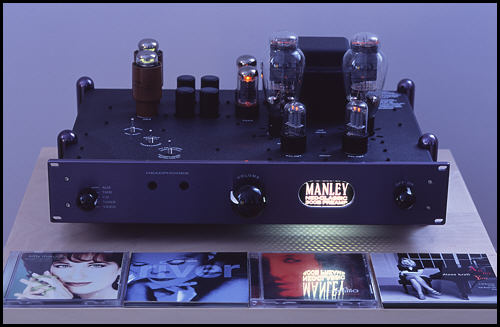

To nasz najbardziej ezoteryczny produkt - pierwszy i jedyny przedwzmacniacz wyposażony w klasyczne lampy 300B. Używaliśmy tych lamp we wzmacniaczach małej mocy od wielu lat i zawsze mieliśmy szacunek dla gładkiego i naturalnego brzmienia tej lampy. Jednak pojedyncza 300B dostarcza prawdziwie odpowiednią moc i wahnięcia napięcia dla słuchawek i stanowi znakomity sterownik liniowy. To w takich zastosowaniach impedancje nie są zbyt niskie a wymagania mocy nie są zbyt wysokie: sytuacja idealna dla tego rodzaju lampy w konfiguracji single-ended. Taka była geneza nowego przedwzmacniacza.
Połączyliśmy historyczną 300B z innym klasykiem, dużą 6SL7GT o podstawie ósemkowej dla stopnia wejściowego - wszystkie triody działają w czystej klasie A. Żeby uzupełnić ten styl "retro", zaimplementowaliśmy lampowe prostowanie (dwie 5AR4) i regulację (dwie 0D3) napięcia w zasilaczu razem dużą ilością pojemności. Zaprojektowaliśmy również dodatkowy (i innowatorski) obwód eliminujący zmarszczki napięcia sieciowego, w celu odfiltrowania szumu w zasilaniu, co sprawia, że jest to niewiarygodnie cichy przedwzmacniacz - rzecz o szczególnym znaczeniu dla użytkowników słuchawek.
Uzupełniając ten uroczy i bogato brzmiący przedwzmacniacz zastosowaliśmy dwa pomysły jakie znajduje się w najlepszych pasywnych przedwzmacniaczach: 24 pozycyjny przełącznik Grayhill ze złotymi stykami, z opornikami 1% 1/2W wykonanymi z folii metalowej dla najwyższej jakości regulacji głośności oraz szeroko rozstawiony przełącznik ceramiczny dla wyboru źródła. Do tego dodaliśmy pozłacane gniazda RCA, drut z miedzi o wysokiej czystości, płytki obwodów drukowanych spełniające standardy wojskowe, z ekstra grubą miedzią i powłoką galwaniczną, oraz specjalnie zaprojektowane transformatory wyjściowe, które nawijamy tu na miejscu, w naszym wydziale magnetycznym. Wszystkie te rzeczy dodają się do siebie...
Dane techniczne
- 5 wejść liniowych wybieranych przełącznikiem

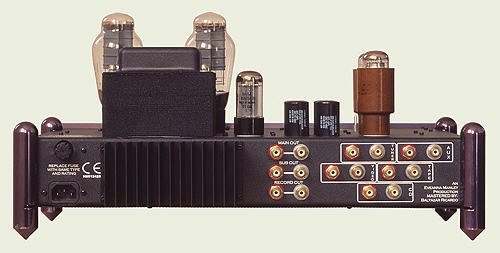

- 3 pary wyjściowych gniazd RCA, w tym bezpośrednie wyjście do nagrywania
- 2 gniazda słuchawkowe na płycie frontowej
- przełącznik impedancji słuchawek 30-400 ohm, 300-4000 ohm
- przełącznik wybierający słuchawki wycisza wyjścia liniowe
- Lampy próżniowe: 2 x 300B, 2 x 6SL7GT, 2 x 5AR4, 2 x 0D3
- Wzmocnienie ustawione fabrycznie na poziomie 18 dB przy max ustawieniu pokrętła głośności
- Regulowane sprzężenie zwrotne od 8 do 12 dB ustawiane wewnątrz obudowy
- Szum bazowy: typowo -70 dB (1 Hz - 100 kHz)
- Stosunek sygnału do szumu: typowo 105 dB (A-ważony, 20 Hz- 20 kHz)
- Charakterystyka częstotliwościowa: +- 1 dB: 5 Hz do 50 kHz
- Zniekształcenia THD+N: -80 dB (0.01%), zerowe "krzyżowe" zniekształcenia, przeważnie drugie harmoniczne
- Impedancja wejściowa: 100 kOhm: precyzyjny regulator krokowy
- Impedancja wyjściowa (sekcja liniowa): 100 Ohm
- Moc wyjściowa (słuchawki 100 Ohm): 1 W (10 V RMS) (28 V P-P)
- Moc wyjściowa (słuchawki 600 Ohm): 1 W (25 V RMS) (70 V P-P)
- Pobór mocy: 170 W (0.7 A @ 240 V)
- Wymiary: szerokość = 48 cm, głębokość = 33 cm, wysokość (z zainstalowanymi lampami) = 24 cm
- Waga w transporcie: 14 kg.
|
